IT8200E系列 回饋式交/直流電子負載![]()
收藏

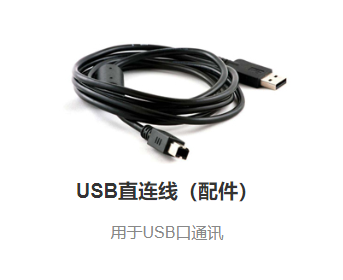

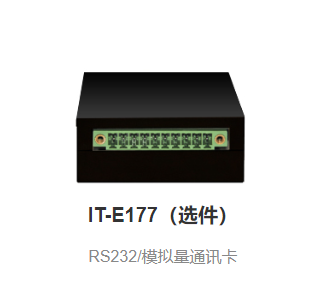

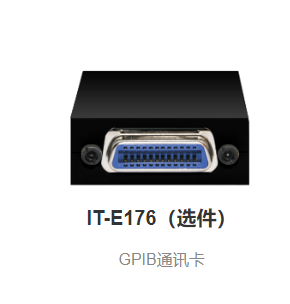

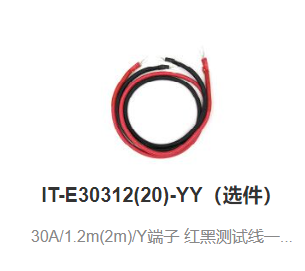

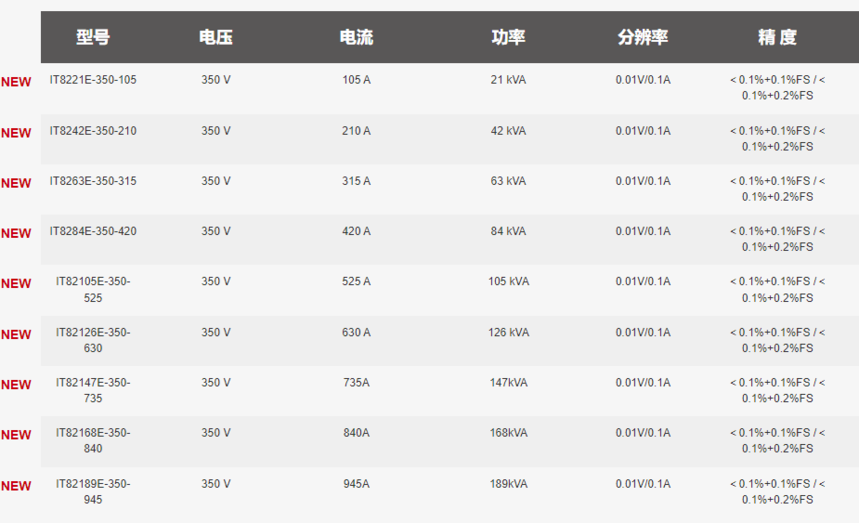

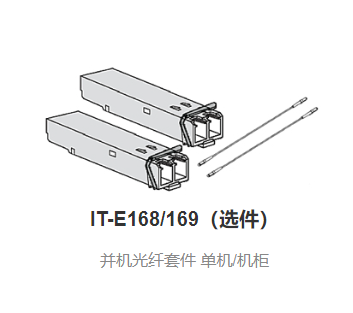

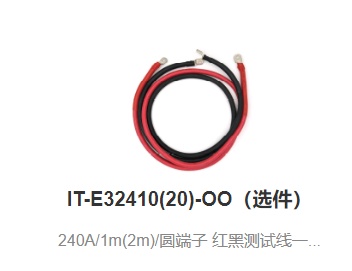

IT8200E系列展現了高效回饋式可編程交直流電子負載的先鋒技術,能夠無污染地將電能高效回饋至電網,既節能又環保。在緊湊的3U機框內,它提供高達21kVA的功率,且利用主從并機技術,功率可輕松擴展超過1MVA。配備了觸摸屏圖形化界面,用戶可以直接定義不同的波形,結合任意波形編輯功能和完善的保護機制,使其成為研發、測試和系統搭建的理想選擇。 產品特點 ♦ 采用碳化硅(SiC)技術 ♦ 高功率密度,3U可達21kVA ♦ 主從均流,并機可達1MVA+ ♦ 高效的能量回饋 ♦ 電壓可達350 VL-N ♦ 支持單相/三相/反相,反相模式下可擴展至200%額定電壓 ♦ 頻率:16-500Hz ♦ 支持NORMAL/LIST/SWEEP,任意一種模式均可以疊加Surge&Sag功能 ♦ 內建豐富的波形數據庫 ♦ 觸摸屏設計,簡潔的UI界面 ♦ 內置USB/CAN/LAN/數字IO接口,選配GPIB/模擬量&RS232接口 ♦ AC模式下支持CC/CP/CR/CS/CC+CR/CE多種工作模式 ♦ CE模式可以模擬單相整流RLC和并聯RLC等14種電路拓撲 ♦ DC模式下支持CC/CR/CP/CV等9種工作模式♦ AC模式下支持整流和非整流兩種模式 ♦ 可調節波峰因數:1.414 ~ 5.0 ♦ 支持相移功能,范圍為-90 º~90 º *1 ♦ 單位功率因數1功能可以使電流波形隨電壓波形變化,功率因數盡可能接近為1 ♦ 三相AC模式下支持Y和Δ兩種接入方式 ♦ 最高可達50次諧波模擬和分析功能,內置IEC61000-3-2/3-12法規測試 *1 ♦ 支持抽載與卸除角度控制,0-359°全范圍都可設定 ♦ 多種保護功能,包括自動清保護、瞬時過電壓保護POVP、瞬時過電流保護POCP、欠電壓保護UVP、軟件看門狗等 ♦ 支持CANopen、Modbus、LXI、SCPI等多種通訊協議 *1 開啟整流功能后,相移的設置范圍受峰值因數的約束 *2 電壓/電流諧波分析,電流諧波模擬,基波≤60Hz 產品功能與優勢 回饋式交/直流負載 作為一款全新的回饋式交流電子負載,IT8200E系列回饋效率高達88%,無論是在交流模式下還是在直流模式下,都可以將待測物在測試中所產生的 能量經由高額回收后再廠內直接利用,而非以熱能的形式消耗掉,為用戶提供“綠色節能”的解決方案。 示波功能 IT8200E系列內置數字示波器功能采集電壓和電流的時域信號,相位關系以及執行波形觸發等功能。示波采樣率高達10us,最多可同時顯示6條示波 曲線,可以進行瞬時分析。 同時提供了數據記錄功能,可以長時間觀察和輸出狀態,將當前抓到的波形數據記錄到外部存儲設備中進行二次分析。無需再借助數據采集儀和示波 器,就可以滿足測試中多種量測需求,充分考慮了工程師不同量測需求。 ![]() 單相、三相、反相操作模式 IT8200E系列具備非常靈活的操作模式,通過面板菜單可任意選擇單相、三相、反相模式。350V的設備在反相模式下,用戶可獲得最高700V的 單相電壓,功率保持為原來的2/3。在三相模式下,用戶通過機器面板就可以選擇實現Y型和Δ型的連接方式,Y型接法時支持C相缺相功能。自由 靈活的搭配,滿足多元的測試需求。 多樣的操作模式 IT8200E系列在交流模式下可以開啟Rectified整流功能,使負載工作在第一和第三象限,電壓和電流始終同向。此時,用戶可以選擇波形完 整性,包括全波,正半波,負半波。 波峰因數CF 1.414-5.0 波峰因數表示波形的極端峰值。對于需要純正弦波的應用,就希望負載端電流波形的CF值為1.414或盡可能接近。但是在實際應用中,負載 端電流波形的波峰形態可能會變的很尖,其CF往往大于1.414,此時正弦波的起始點從0度開始正向度數偏移。所以用戶需要去校正波形。 IT8200E的波峰因數(CF) 值可以從 1.414調整到5.0,同時還允許用戶從-90 º~90 º設置相移角度,校正結果幅度,使 RMS 值保持不變。從 而更為精準的仿真出現場測試條件,以確保被測單元 (UUT) 的可靠性。 選件&配件
|
